O-Roghnú Fáinne: The Complete Engineering Guide (Eagrán 2025)

Le Xiamen Jinshun Sealing Technology Co., Ltd. - Monaróir Ceannasach O-Fáinní sa tSín

O-Is comhpháirteanna beaga simplí, saor iad fáinní - ach imríonn siad ceann de na róil is tábhachtaí maidir le trealamh tionsclaíoch, córais hiodrálacha, gluaisteán, aeraspáis, innealra bia, córais scagacháin uisce, agus na mílte feidhmchlár eile.

Ag roghnú anmícheart O-fáinneis féidir mar thoradh ar:

• Sceitheadh
• Caillteanas brú
• Teip trealaimh
• Guaiseacha sábháilteachta
• Éilimh bharántas
• Am aga neamhriachtanach

Ach ag roghnú anceart O-fáinnecuidíonn le cinntiú:

• Feidhmíocht séalaithe sceitheadh-náid
• Saolré trealaimh níos faide
• Friotaíocht brú níos airde
• Comhoiriúnacht cheimiceach níos fearr
• Costas cothabhála laghdaithe
• Iontaofacht córas cobhsaí

Míníonn an treoir seogach rud a theastaíonn ó innealtóirí, foirne soláthair, agus ceannaitheoirí OEM / ODM idirnáisiúnta a bheith ar an eolasfaoi ​​roghnú an fáinne O- - cheart ó ábhair agus cruas go dearadh groove, cóimheas comhbhrú, friotaíocht teochta, agus cosc ​​teip.

1. Cad is Fáinne O-agus Conas a Oibríonn sé?
2. Buntáistí O-Rings
3. An Sásra Séalaithe Réadach: An Fáth a Bhaineann Fáinní Gan Sceitheadh ​​ar bith
4. Conas an ceart O-Fáinne a roghnú

4.1 Feidhmchláir Statach vs Dinimiciúla

4.2 Brú Oibriúcháin

4.3 Raon Teochta

4.4 Comhoiriúnacht Meáin / Cheimiceach

4.5 Timpeallacht Oibre & Coinníollacha Trealaimh

 5. O-An Treoir um Roghnú Ábhar Fáinne

Forbhreathnú gné

Cairt teocht an ábhair

Comhoiriúnacht ábhair

Feidhmchláir

 6. O-Treoir Roghnúcháin Cruas Fáinne (Cladach A).

 7. O-Ring Groove Design (Complete Engineering Guide)

Rónta gathacha

Rónta aiseach

Leithead groove

Doimhneacht groove

Treoirlínte cóimheas comhbhrúite

Dearadh ga cúinne

Fáinní cúltaca in aghaidh-easbhrúite

 8. Táblaí Caighdeánach Méid Groove

Toisí groove gathacha

Toisí groove aiseach

 9. Foirmlí Ríomha Mínithe i dTéarmaí Simplí

 10. O-Teipeanna Fáinne & Conas iad a Chosc

 11. CCanna

 12. Maidir le Xiamen Jinshun Sealing Technology Co., Ltd.

 13. Glao chun Gníomhaíochta (CTA)

AnO-fáinneis eilimint shéalaithe leaistiméire ciorclach é le trasghearradh cruinn.
Úsáideann innealtóirí fáinní O chun gluaiseacht sreabhán nó gáis idir comhpháirteanna an innill a chosc.

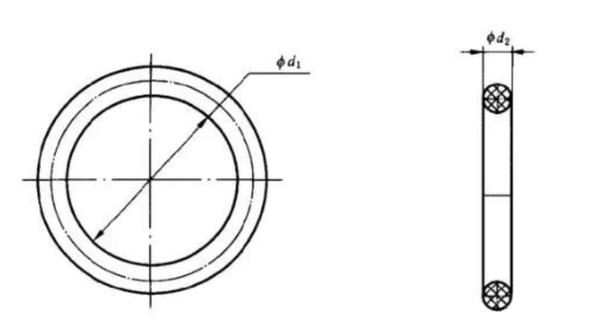

Struchtúr bunúsach:

• d1- trastomhas inmheánach
• d2- tras-trastomhas trasghearrtha

Úsáidtear go forleathan iad iséalaithe statach(gan aon ghluaiseacht) agusséalaithe dinimiciúil(gluaiseacht loine, rothlú seafta, etc.).

O-tá fáinní i gceannas ar an tionscal séalaithe toisc go dtugann siad:

✔ Dearadh simplí

Tá grooves éasca le meaisín, éasca le chéile, agus éadrom.

✔ Cumas séalaithe-féin (cúiteamh brú uathoibríoch)

Nuair a mhéadaíonn brú an chórais, brúnn an fáinne O in aghaidh an taoibh ísealbhrú agus feabhsaítear an séalú - go huathoibríoch.

✔ Nialais-fheidhmíocht sceite i séalaithe statach

Le comhbhrú ceart, is féidir le fáinne O -beagnach a bhaint amachnáid sceitheadh.

✔ Frithchuimilt íseal i séalaithe dinimiciúil

Go maith le haghaidh tairiscint chómhalartach agus rothlach.

✔ Méideanna caighdeánaithe

Tá na milliúin méideanna ann, lena n-áirítear caighdeáin AS568, DIN, JIS, BS, agus ISO.

✔ Costas íseal

Feidhmíocht séalaithe ard le costas íseal déantúsaíochta agus suiteála.

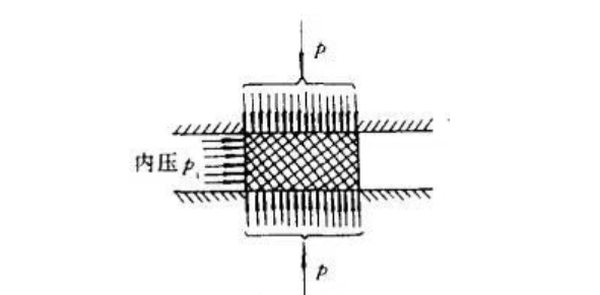

Éilíonn gasket cothrom brú teagmhála aonfhoirmeach. Má thagann an brú inmheánach níos airde ná brú teagmhála an gasket, tarlaíonn sceitheadh.

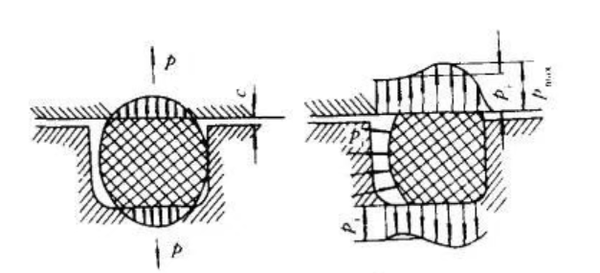

Ach le fáinní O, cruthaíonn an comhbhrú tosaigh próifíl brú neamhchothrom.

De réir mar a mhéadaíonn an brú inmheánach, tá an fáinne Odífhoirmíonn sé i dtreo an taobh-bhrú íseal, brú ina saothraítear rónta a mhéadú go huathoibríoch.

Tugtar an éifeacht seo ar:

msgstr "Féin-gníomh séalaithe."

Sin é an fáth go bhfuil O-fáinní fós ar an rogha séalaithe is iontaofa do chórais brú íseal agus ardbhrú araon.

Chun an fáinne O-cheart a roghnú, ní mór na rudaí seo a leanas a mheas:

4.1 Feidhmchláir Statach vs

4.2 Brú Oibriúcháin

• < 10 MPa → Standard O-ring
• 10–32 MPa → Leaistiméirí-ardchaighdeán ag teastáil
• 32 MP →Fáinní cúltaca ag teastáilchun easbhrúite a chosc

4.3 Raon Teochta

Smaoinigh ar theocht leanúnach agus bhuaic.
Cuireann rothaíocht teochta (malartú teasa/fuar) isteach go mór ar shaol na róin.

4.4 Comhoiriúnacht Meáin / Cheimiceach

Seiceáil an bhfuil na meáin:

• ola
• breosla
• gal
• aigéid
• alcailí
• tuaslagóirí
• ózóin
• gáis ardteochta
• sreabhán de ghrád bia

4.5 Coinníollacha Oibre Trealaimh

• oibríocht leanúnach nó eatramhach
• creathadh nó ualach turrainge
• infhaighteacht lubrication
• nochtadh comhshaoil ​​(UV, uisce, ózón)

Anseo thíos tá forbhreathnú ábhar cuimsitheach a úsáidtear go hidirnáisiúnta.

⭐ O-Tábla Teocht & Comhoiriúnachta Ábhar Glaoigh

O-Fáinne Comparáid idir Ábhair

Riail ghinearálta:

• Séalaithe statach → 70 Shore A
• Brú ard → 90 Cladach A
• Cómhalartach dinimiciúil → 70–80 Cladach A
• Rothlach → 80–90 Cladach A

Cinneann dearadh Groove feidhmíocht séalaithe. Dearadh groove bocht=teip róin ráthaithe.

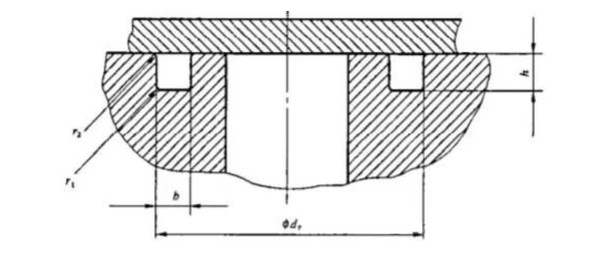

7.1 Séalaithe Gathach vs Aiseach

7.2 Leithead Groove (b)

Caithfidh leithead an groove:

1. Bí níos mó ná an roinn chomhbhrúite O-fáinne-
2. Ceadaigh leathnú mar gheall ar theas nó at
3. Cuir spás ar fáil do rolladh fáinne O le linn gluaiseachta

Má tá ró-chúng → cuimilte iomarcach, caitheamh, teip
Má tá sé ró-leathan → O-bogann an fáinne an iomarca → caitheamh + sceitheadh

Treoir ghinearálta:
Ba cheart go líonfadh an rannán seo trasna fáinne85%den chró.

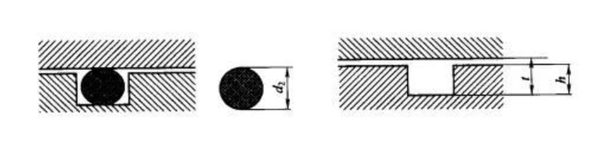

7.3 Doimhneacht Groove (t)

Foirmle cóimheas comhbhrú:

Comhbhrú (%)=(d2 – t) / d2 × 100%

Rátaí comhbhrú molta:

Riail ordóg:
Brú níos airde → comhbhrú níos airde.

7.4 Ga Cúinne Groove

Ní mór dhá gha a mheas:

7.5 Fáinní Cúltaca (Fáinní Frith-Easbhrúite)

Nuair a bhíonn brú inmheánach> 32 MPa, is gnách go n-easbhrúíonn leaistiméirí isteach sa bhearna imréiteach.

Cathain is cóir fáinní cúltaca a úsáid:

• Brú ard
• Bearna easbhrúite leathan
• Ábhair bhog
• Feidhmchláir dinimiciúla

Cineálacha:

• Fáinní cúltaca PTFE
• Fáinní cúltaca níolón

Suiteáil:

• Taobh amháin le haghaidh brú treo aonair
• Dhá fháinne le haghaidh brú déthreo

8.1 Toisí Gathach Groove (mm)

O{0}}Crosaire Fáinne-Rannán d2: 1.80 / 2.65 / 3.55 / 5.30 / 7.00 mm

8.2 Toisí Groove Aiseach (mm)

Comhbhrú (%)=(d2 – t) / d2 × 100%

Insíonn sé seo duit cé mhéad atá an fáinne O brú laistigh den groove.

Sín=(ID Suiteáilte – Aitheantas Saor in Aisce) / Aitheantas Saor in Aisce × 100%

Úsáidtear é le haghaidh dearaí séalaithe inmheánacha.

Líon Gland (%)=O-fágáil Volume / Groove Volume × 100%

Coinnigh thíos85%chun teip a chosc ag teocht ard.

1. Easbhrúite

• Cause: Ard-bhrú + bearna mór
• Cosc: Fáinní cúltaca

2. Comhbhrú Set

• Cúis:-teocht ard fadtéarmach
• Cosc: Roghnaigh FKM, VMQ, nó EPDM

3. Scríobadh

• Cúis: Gluaiseacht dinimiciúil + groove caol
• Cosc: Leithead groove a mhéadú / úsáid PU nó HNBR

4. At

• Cúis: Neamh-chomhoiriúnacht cheimiceach
• Cosc: Seiceáil an chairt friotaíochta ceimiceach

5. Teip Bíseach

• Cause: Tairiscint chómhalartach
• Cosc: Bain úsáid as fáinní PTFE nó PU O-

C1: Cén t-ábhar is fearr d'fheidhmchláir ardteochta?

Is iad FKM agus VMQ na roghanna is fearr maidir le teocht os cionn 180 céim.

C2: Cathain is gá dom fáinne cúltaca?

Nuair a sháraíonn brú an chórais32 MPa, nó nuair a bhíonn imréiteach easbhrúite mór.

C3: An féidir le fáinne O-amháin a bheith oiriúnach do shéalú statach agus dinimiciúil?

Is ea go teicniúil, ach i gcás rónta dinimiciúla, is fearr a éiríonn le roghanna brataithe HNBR, PU nó PTFE-.

C4: An féidir liom méideanna fáinne O- saincheaptha a iarraidh?

Sea, soláthraíonn Jinshun Sealingfáinní saincheaptha O-, múnlaí, ábhair, dathanna, cruas, agus seirbhísí OEM/ODM.
